2024年度 下期 機械 問10
問題文
この問題の誤りを報告図に示す太陽光発電用パワーコンディショナに関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2024年度 下期 機械 問10
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(1)
要点
正解は(1)。太陽光発電用パワーコンディショナは、入力段のチョッパで電圧を調整し、インバータで交流へ変換します。昇圧チョッパや系統連系インバータの役割を押さえて誤りを選ぶ問題です。
詳細解説を読む
正解は(1)です。
太陽光発電用パワーコンディショナの回路構成と各部の役割を整理する問題です。

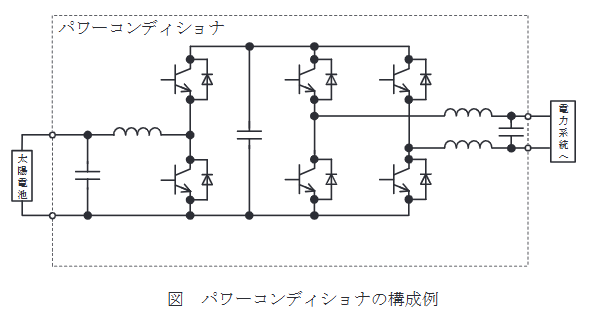

図の入力段にあるチョッパ回路は、リアクトルが直列、スイッチング素子が並列に入っている構成であり、これは 昇圧チョッパ です。一般に太陽光発電用パワーコンディショナでは、太陽電池電圧をインバータ動作に必要な高い直流電圧に昇圧するために昇圧チョッパが用いられます。「降圧チョッパ」としている(1)が誤りです。
以上より、選択肢(1)が正解です。
