2025年度 上期 法規 問4
問題文
この問題の誤りを報告次の文章は、「電気設備技術基準の解釈」における、アークを生じる器具の施設に関する記述である。
高圧用又は特別高圧用の開閉器、遮断器又は避雷器その他これらに類する器具(以下「開閉器等」という。)であって、動作時にアークを生じるものは、次のいずれかにより施設すること。
a) 耐火性のものでアークを生じる部分を囲むことにより、木製の壁又は天井その他の (ア) から隔離すること。
b) 木製の壁又は天井その他の (ア) との離隔距離を、下表に規定する値以上とすること。

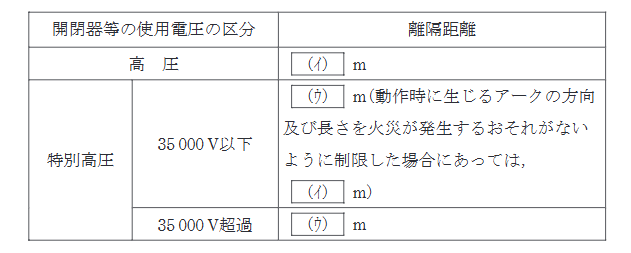

| 開閉器等の使用電圧の区分 | 離隔距離 |
|---|---|
| 高圧 | (イ) m |
| 特別高圧 以下 | (ウ) m (動作時に生じるアークの方向及び長さを火災が発生するおそれがないように制限した場合にあっては (イ) m) |
| 特別高圧 超過 | (ウ) m |
上記の記述中の空白箇所(ア)(ウ)に当てはまる組合せとして、正しいものを次の(1)(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2025年度 上期 法規 問4
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(3)
要点
正解は(3)。アークを生じる開閉器等は、可燃性の壁や天井などから離して施設します。離隔距離は高圧で 1m 以上、特別高圧で 2m 以上なので、可燃性のもの・1・2 の組合せになります。
詳細解説を読む
この問題では、アークを生じる開閉器等を可燃性のものから離す規定と、高圧・特別高圧で異なる離隔距離を押さえることがポイントです。
アークを生じる開閉器等は、火災防止のため、木製の壁や天井などの可燃性のものから隔離して施設しなければならない。したがって、(ア) は「可燃性のもの」である。
離隔距離は、高圧で 以上、特別高圧で 以上が基本となる。したがって、(イ) = 1、(ウ) = 2 である。
よって、正しい組合せは (3) である。
