第三種電気主任技術者・2012年度・電力

2012年度電力問1

問題文

次の文章は、水力発電の理論式に関する記述である。

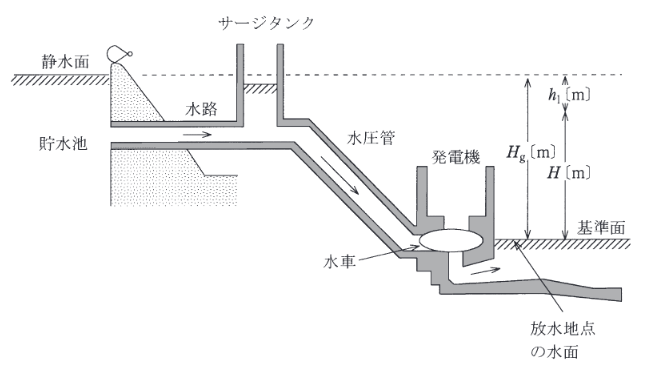

図に示すように、放水地点の水面を基準面とすれば、基準面から貯水池の静水面までの高さ $H_g$ [m] を一般に (ア) という。また、水路や水圧管の壁と水との摩擦によるエネルギー損失に相当する高さ $h_1$ [m] を (イ) という。さらに、 $H_g \ge h_1$ の差 $H = H_g - h_1$ を一般に (ウ) という。
いま、 $Q \text{ [m}^3\text{/s]}$ の水が水車に流れ込み、水車の効率を $\eta_w$ とすれば、水車出力 $P_w$ は (エ) になる。さらに、発電機の効率を $\eta_g$ とすれば、発電機出力 $P$ は (オ) になる。ただし、重力加速度は $9.8 \text{ [m/s}^2\text{]}$ とする。

上記の記述中の空白箇所(ア)、(イ)、(ウ)、(エ)及び(オ)に当てはまる組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。

出典：第三種電気主任技術者 2012年度電力問1

回答を選ぶ

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →

正答・解説を確認する

正答：(3)

要点

正解は(3)。水力発電の基礎用語と出力公式に関する問題です。総落差（Gross Head）: 取水位（静水面）と放水位（基準面）の標高差。 $H_g$ ・損失水頭（Loss Head）: 管路等の摩擦損失。

詳細解説を読む

正解は(3)です。
水力発電の基礎用語と出力公式に関する問題です。
・総落差（Gross Head）: 取水位（静水面）と放水位（基準面）の標高差。 $H_g$
・損失水頭（Loss Head）: 管路等の摩擦損失。 $h_1$
・有効落差（Effective Head）: 総落差から損失水頭を引いたもの。実際に水車に作用する落差。 $H = H_g - h_1$
・出力: 理論水力 $P_0 = 9.8QH \text{ [kW]}$ に対し、水車効率 $\eta_w$ を掛けたものが水車出力、さらに発電機効率 $\eta_g$ を掛けたものが発電機出力となります。
・単位が [W] の場合: $9.8QH\eta \times 10^3 \text{ [W]}$
・単位が [kW] の場合: $9.8QH\eta \text{ [kW]}$
選択肢3は用語が正しく、単位換算（kWをWにするために $10^3$ を乗じている）も適切です。
