2013年度 法規 問10
問題文

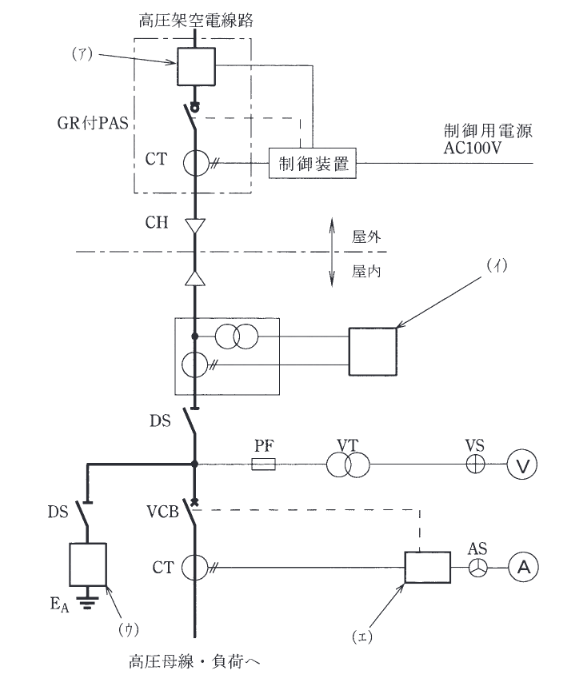

この問題の誤りを報告図は、高圧受電設備(受電電力500 [kW]) の単線結線図の一部である。
図の矢印で示す(ア)、(イ)、(ウ)及び(エ)に設置する機器及び計器の名称(略号を含む)の組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
- (ア)：GR付PAS内の検出部または機器全体
- (イ)：VCT(またはVT/CT)からの出力を受ける計器箱
- (ウ)：断路器(DS)を介して接地されている機器（母線接続）
- (エ)：CTからの電流を受け、VCBのトリップコイルへ点線が伸びている機器
出典：第三種電気主任技術者 2013年度 法規 問10
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(1)
要点
正解は(1)。(ア)：地絡継電装置付高圧交流負荷開閉器（GR付PAS）には、地絡電流を検出するための零相変流器 ZCT が内蔵されています。 ・ (イ)：需給用計器用変成器（MOFまたはVCT）の二次側に接続され、取引用に使用されるのは 電力量計 (Wh) です。
詳細解説を読む
正解は(1)です。
・(ア)：地絡継電装置付高圧交流負荷開閉器（GR付PAS）には、地絡電流を検出するための零相変流器 ZCT が内蔵されています。
・(イ)：需給用計器用変成器（MOFまたはVCT）の二次側に接続され、取引用に使用されるのは 電力量計 (Wh) です。
・(ウ)：高圧母線等に接続され、大地へ接続されている記号は 避雷器 (LA) です（引込口やDSの後に設置）。進相コンデンサであれば直列リアクトル等が描かれ、線間に接続されます。
・(エ)：CTの二次電流を入力とし、遮断器（VCB）を動作させる（点線で連動）のは 過電流継電器 (OCR) です。
高圧受電設備の単線結線図では、各機器の記号が担う保護・計量の役割を図から読み取ります。PASの地絡検出、VCTからの計量、接地されたVT、CT電流を受けるOCRという施設上の位置関係が決め手です。
以上より、選択肢(1)が正解です。
