2014年度 電力 問2
問題文
この問題の誤りを報告図に示す汽力発電所の熱サイクルにおいて、各過程に関する記述として誤っているものを次の(1)～(5)のうちから一つ選べ。

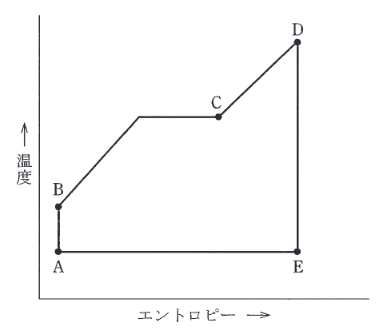

[図：縦軸が温度、横軸がエントロピのT-s線図。A→B→C→D→E→Aのサイクル]
出典：第三種電気主任技術者 2014年度 電力 問2
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(1)
要点
正解は(1)。ランキンサイクルのT-s線図に関する問題です。 選択肢1（誤り）: は給水ポンプによる加圧過程です。これは断熱圧縮であり、「断熱膨張」ではありません。
詳細解説を読む
正解は(1)です。
ランキンサイクルのT-s線図に関する問題です。 選択肢1（誤り）: は給水ポンプによる加圧過程です。これは断熱圧縮であり、「断熱膨張」ではありません。
・選択肢2（正しい）: はボイラでの加熱（液相→飽和蒸気）で、等圧受熱です。
・選択肢3（正しい）: は過熱器での加熱（飽和蒸気→過熱蒸気）で、等圧受熱です。
・選択肢4（正しい）: はタービンでの仕事（膨張）で、断熱膨張です。
・選択肢5（正しい）: は復水器での冷却（蒸気→液体）で、等圧放熱です。
T-s線図では、横軸のエントロピー変化と縦軸の温度変化から、ポンプ、ボイラ、タービン、復水器の各過程を読み取ります。断熱膨張で温度が下がるタービン過程と、凝縮で熱を捨てる復水器過程を取り違えないことが決め手です。
