2009年度 電力 問12
問題文

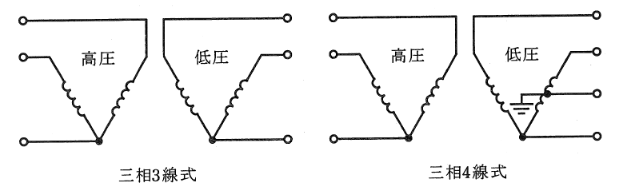

この問題の誤りを報告配電で使われる変圧器に関する記述として、誤っているのは次のうちどれか。下図を参考にして答えよ。
出典：第三種電気主任技術者 2009年度 電力 問12
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(3)
要点
正解は(3)。誤り。三相4線式（灯動共用V結線）では、1台の変圧器が単相負荷（電灯）と三相負荷（動力）の共用となり、もう1台は三相負荷専用となる。そのため、電灯負荷の分だけ共用側の変圧器に大きな容量が必要となり、一般に異容量の単相変圧器を組み合わせて使用する。
詳細解説を読む
正解は(3)です。
3. 誤り。三相4線式（灯動共用V結線）では、1台の変圧器が単相負荷（電灯）と三相負荷（動力）の共用となり、もう1台は三相負荷専用となる。そのため、電灯負荷の分だけ共用側の変圧器に大きな容量が必要となり、一般に異容量の単相変圧器を組み合わせて使用する。「同一容量」を組み合わせることは経済的・効率的ではないため誤りである。 以上より、選択肢(3)が正解です。
