第三種電気主任技術者・2020年度・法規

2020年度 法規 問6

次の文章は、「電気設備技術基準の解釈」に基づく低圧屋内配線の施設場所による工事の種類に関する記述である。

低圧屋内配線は、次の表に規定する工事のいずれかにより施設すること。ただし、ショウウィンドー又はショウケース内、粉じんの多い場所,可燃性ガス等の存在する場所、危険物等の存在する場所及び火薬庫内に低圧屋内配線を施設する場合を除く。

(表の要約:工事の種類と施設場所・電圧の適合表)
工事の種類として (ア) (\text{ア}) 、(イ) (\text{イ}) 、(ウ) (\text{ウ}) がある。
表の適合条件から、
(ア) (\text{ア}) は「乾燥した場所・300V以下・展開した場所」のみ〇。
(イ) (\text{イ}) は「乾燥した場所(300V超も可)」や「隠ぺい場所(点検できる)」等で〇。
(ウ) (\text{ウ}) も同様に広い範囲で〇だが、特定の条件がある。

上記の表の空白箇所 (ア)∼(ウ) (\text{ア}) \sim (\text{ウ}) に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

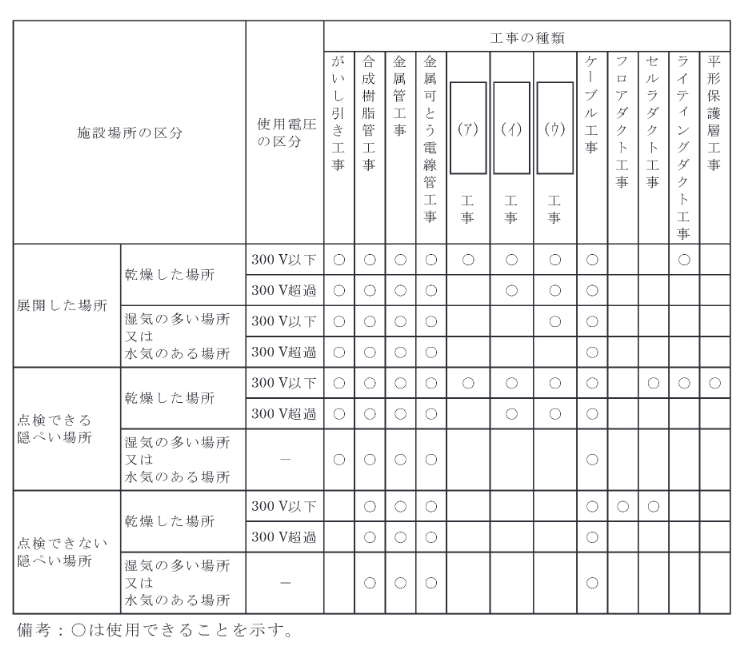

2020年度 法規 問6の問題図1

出典:第三種電気主任技術者 2020年度 法規 問6

回答を選ぶ

選択すると結果を表示

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →
正答・解説を確認する

正答:(1)

要点

正解は(1)。300V以下に限られ、湿気の多い場所などでは使えない条件から金属線ぴ工事を判定します。300Vを超えて使える金属ダクト工事、バスダクト工事との適用条件の違いが決め手です。

詳細解説を読む

正解は(1)です。
表の (ア) (\text{ア}) は使用電圧が300V以下に限られ、かつ湿気の多い場所等では使用できないことから、金属線ぴ工事(一種・二種ともに300V以下制限あり)である。
(イ) (\text{イ}) と (ウ) (\text{ウ}) は300Vを超えても使用できる工事であり、表の配列順序(一般的な解釈別表の並び)や詳細な適合条件から、(イ) (\text{イ}) が金属ダクト工事、(ウ) (\text{ウ}) がバスダクト工事となるのが適切である。
以上より、選択肢(1)が正解です。
