2009年度 法規 問13(a)
問題文
この問題の誤りを報告図は、三相210 [V] 低圧幹線の計画図の一部である。図の低圧配電盤から分電盤に至る低圧幹線に施設する配線用遮断器に関して、次の(a)及び(b)に答えよ。
ただし、基準容量200 [kV・A]・基準電圧210 [V] として、変圧器及びケーブルの各百分率インピーダンスは次のとおりとし、変圧器より電源側及びその他記載の無いインピーダンスは無視するものとする。
変圧器の百分率抵抗降下1.4[%] 及び百分率リアクタンス降下2.0[%]
ケーブルの百分率抵抗降下 8.8 [%] 及び百分率リアクタンス降下 2.8 [%]
F点における三相短絡電流 〔kA] の値として、最も近いのは次のうちどれか。
出典：第三種電気主任技術者 2009年度 法規 問13(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(2)
要点

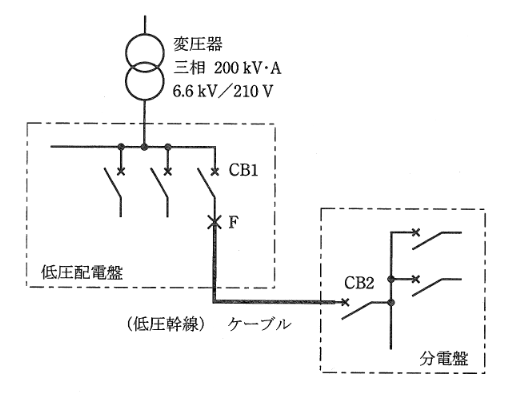

正解は(2)。F点の短絡電流 図を参照すると、F点は低圧配電盤内のCB1の直後（ケーブルの前）に位置しています。したがって、短絡電流の制限インピーダンスは変圧器のみとなります。
詳細解説を読む
F点の短絡電流
図を参照すると、F点は低圧配電盤内のCB1の直後（ケーブルの前）に位置しています。したがって、短絡電流の制限インピーダンスは変圧器のみとなります。
変圧器の合成%Z
定格電流
短絡電流
最も近い値は 23 [kA] です。
