2021年度 機械 問11
問題文

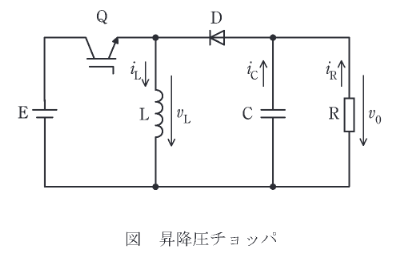

この問題の誤りを報告図は昇降圧チョッパを示している。スイッチQ、ダイオードD、リアクトルL、コンデンサCを用いて、図のような向きに定めた負荷抵抗Rの電圧を制御するためのものである。これらの回路で、直流電源Eの電圧は一定とする。また、回路の時定数は、スイッチQの動作周期に対して十分に大きいものとする。回路のスイッチQの通流率とした場合、回路の定常状態での動作に関する記述として、誤っているものを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2021年度 機械 問11
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(3)
要点
正解は(3)。昇降圧チョッパは定常状態でリアクトルの蓄積エネルギーと放出エネルギーがつり合い、v_0=γ/(1-γ)E となります。γが大きいほど昇圧側、小さいほど降圧側です。
詳細解説を読む
昇降圧チョッパは，定常状態でリアクトルに蓄えるエネルギーと放出するエネルギーが等しいことから，
となる。したがってならで昇圧動作，ならで降圧動作になる。
選択肢(3)は「が小さいと昇圧，大きいと降圧」と逆のことを述べているため誤り。
