2022年度 上期 機械 問10
問題文

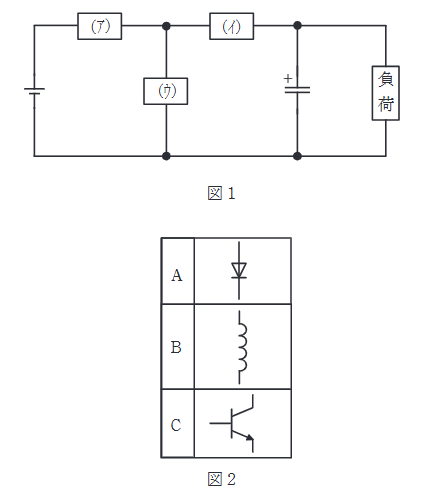

この問題の誤りを報告図1は直流チョッパ回路の基本構成図を示している。降圧チョッパを構成するデバイスを図2より選んで回路を構成したい。(ア)〜(ウ)に入るデバイスの組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
ただし、図2に示す図記号の向きは任意に変更できるものとする。
出典：第三種電気主任技術者 2022年度 上期 機械 問10
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(4)
要点
正解は(4)。降圧チョッパは，入力からリアクトルへ電流を断続するスイッチ素子と，オフ時にリアクトル電流の通り道となる還流ダイオード，そして直列のリアクトルで構成する。図の配置から（ア）=スイッチ，（イ）=リアクトル，（ウ）=ダイオードとなるので，（ア）C，（イ）B，（ウ）Aの(4)。
詳細解説を読む
降圧チョッパは，入力からリアクトルへ電流を断続するスイッチ素子と，オフ時にリアクトル電流の通り道となる還流ダイオード，そして直列のリアクトルで構成する。
図の配置から（ア）=スイッチ，（イ）=リアクトル，（ウ）=ダイオードとなるので，（ア）C，（イ）B，（ウ）Aの(4)。
