2021年度 法規 問12(b)

正解は(4)です。

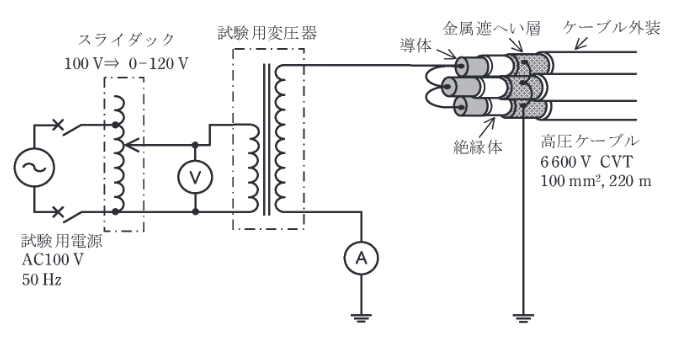

図の回路は交流試験回路です（試験用電源AC100V、変圧器等）。
同じく絶縁耐力試験の規定に基づき、試験設備側ではケーブルの対地静電容量による充電電流を見積もります。
試験電圧（交流）は $V = 10350~\mathrm{V}$ です。
ケーブルの対地静電容量 $C$ は3線一括印加（並列）なので、
$$C_{total} = 3 \times (0.45~\mathrm{\mu F/km} \times 0.22~\mathrm{km}) = 3 \times 0.099 = 0.297~\mathrm{\mu F}$$
充電電流 $I_c$ は
$$I_c = 2 \pi f C_{total} V$$
$$I_c = 2 \pi \cdot 50 \cdot (0.297 \times 10^{-6}) \cdot 10350$$
$$I_c \approx 314.16 \cdot 0.297 \times 10^{-6} \cdot 10350 \approx 0.966~\mathrm{A}$$
必要な皮相電力 $S$ は
$$S = V \cdot I_c = 10350 \cdot 0.966 \approx 10000~\mathrm{VA} = 10~\mathrm{kVA}$$
よって、最も近い 10 (4) が正解です。
以上より、選択肢(4)が正解です。
