第三種電気主任技術者・2016年度・法規

2016年度 法規 問12(a)

電気設備技術基準の解釈電気設備技術基準の解釈XLPEケーブルケーブル絶縁

問題文

この問題の誤りを報告

「電気設備技術基準の解釈」に基づいて、使用電圧6600V,周波数50Hzの電路に接続する高圧ケーブルの交流絶縁耐力試験を実施する。次の(a)及び(b)の問に答えよ。
ただし、試験回路は図のとおりとする。高圧ケーブルは3線一括で試験電圧を印加するものとし、各試験機器の損失は無視する。また、被試験体の高圧ケーブルと試験用変圧器の仕様は次のとおりとする。

【高圧ケーブルの仕様】
ケーブルの種類: 6600Vトリプレックス形架橋ポリエチレン絶縁ビニルシースケーブル(CVT)
公称断面積: 100 mm2100~mm^{2} ケーブルのこう長: 87 m
1線の対地静電容量: 0.45 μF/km0.45~\mu F/km

【試験用変圧器の仕様】
定格入力電圧: AC0-120V,定格出力電圧:AC 0-12 000 V
入力電源周波数:50Hz

この交流絶縁耐力試験に必要な皮相電力(以下、試験容量という。)の値 [kV・A]として、最も近いものを次の(1)～(5)のうちから一つ選べ。

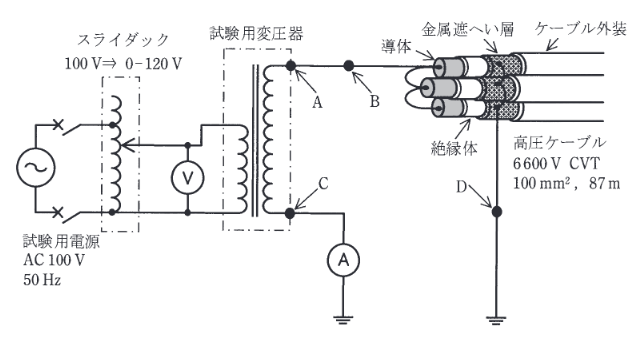

2016年度 法規 問12(a)の問題図1

出典：第三種電気主任技術者 2016年度 法規 問12(a)

回答を選ぶ

選択すると結果を表示

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →
正答・解説を確認する

正答：(3)

要点

正解は(3)。試験電圧の決定:。最大使用電圧 6900V6900 \text{V} の1.5倍（交流試験）とします。Vtest=6900×1.5=10350VV_{test} = 6900 \times 1.5 = 10350 \text{V} 2. 静電容量の計算: ケーブル長 L=0.087kmL = 0.087 \text{km}。

詳細解説を読む

正解は(3)です。

  1. 試験電圧の決定: 最大使用電圧 6900V6900 \text{V} の1.5倍（交流試験）とします。
    Vtest=6900×1.5=10350VV_{test} = 6900 \times 1.5 = 10350 \text{V}
  2. 静電容量の計算:
    ケーブル長 L=0.087kmL = 0.087 \text{km}。
    1線あたりの容量 C1=0.45×0.087≈0.03915μFC_1 = 0.45 \times 0.087 \approx 0.03915 \mu\text{F}。
    3線一括なので、全容量 C=3×C1≈0.11745μFC = 3 \times C_1 \approx 0.11745 \mu\text{F}。
  3. 充電電流の計算:
    Ic=2πfCVtest=2π×50×0.11745×10−6×10350I_c = 2\pi f C V_{test} = 2\pi \times 50 \times 0.11745 \times 10^{-6} \times 10350
    Ic≈0.382AI_c \approx 0.382 \text{A}
  4. 試験容量の計算:
    P=Vtest×Ic=10350×0.382≈3953VA≈4.0kVAP = V_{test} \times I_c = 10350 \times 0.382 \approx 3953 \text{VA} \approx 4.0 \text{kVA}。
    よって(3)が正解。
