第三種電気主任技術者・2023年度上期・理論

2023年度上期理論問12

問題文

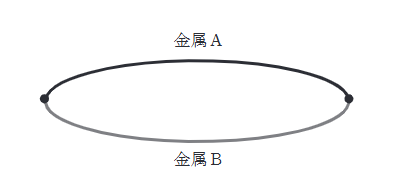

図のように、異なる2種類の金属A、Bで一つの閉回路を作り、その二つの接合点を異なる温度に保てば、(ア)。この現象を (イ) 効果という。
上記の記述中の空白箇所(ア)及び(イ)に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

出典：第三種電気主任技術者 2023年度上期理論問12

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

正答・解説を確認する

正解は(5)。異種金属の接合点に温度差を与えると起電力が生じる現象はゼーベック効果です。ペルチェ効果との向きの違いを区別することが要点です。

詳細解説を読む

この問題では、温度差から起電力が生じる現象を選ぶため、ゼーベック効果とペルチェ効果を取り違えないことがポイントです。

異なる金属の接合点に温度差を与えると起電力が発生し電流が流れる現象は「ゼーベック効果」である。ペルチェ効果は逆に電流を流すと吸熱・発熱が起こる現象。
したがって、(ア)起電力が生じる（または電流が流れる）、(イ)ゼーベック効果の組み合わせである(5)が適切である。
