2023年度 上期 理論 問13
問題文

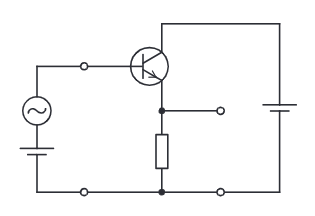

この問題の誤りを報告図のコレクタ接地増幅回路に関する記述として、誤っているものを次の(1)~(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2023年度 上期 理論 問13
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(5)
要点
正解は(5)。コレクタ接地回路はエミッタフォロワとして動作し、電圧利得はほぼ1で、入力抵抗が大きく出力抵抗が小さい回路です。負帰還によりひずみが小さくなる点を押さえます。
詳細解説を読む
この問題では、コレクタ接地回路の代表的な特徴を確認し、「負帰還がかかるためひずみが小さい」という性質から誤文を選びます。
コレクタ接地回路（エミッタフォロワ）は、100%の負帰還がかかっている状態であり、直線性が良く、歪み（ひずみ）は小さいという特徴がある。したがって(5)が誤り。
その他の特徴（電圧利得≒1、入力インピーダンス大、出力インピーダンス小、バッファとして利用）は正しい。
