第三種電気主任技術者・2010年度・理論
2010年度 理論 問18(b)
演算増幅器(オペアンプ)について、次の(a)及び(b)に答えよ。

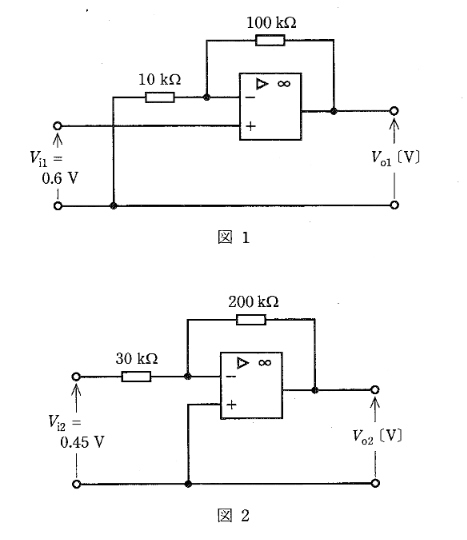

図1及び図2のような直流増幅回路がある。それぞれの出力電圧 Vo1 [V], Vo2 [V] の値として、正しいものを組み合わせたのは次のうちどれか。
ただし、演算増幅器は理想的なものとし、Vi1=0.6 [V] 及び Vi2=0.45 [V] は入力電圧である。
出典:第三種電気主任技術者 2010年度 理論 問18(b)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答:(2)
要点
正解は(2)。図1。入力が非反転入力端子(+)に加えられています。これは非反転増幅回路です。増幅率 Av=1+RsRf=1+10k100k=11倍。
詳細解説を読む
正解は(2)です。
・図1: 入力が非反転入力端子(+)に加えられています。これは非反転増幅回路です。
増幅率 Av=1+RsRf=1+10k100k=11倍。
Vo1=11×0.6=6.6 [V]。
・図2: 入力が抵抗 30kΩ を介して反転入力端子(-)に加えられ、非反転入力端子(+)は接地されています(回路図の結線より)。これは反転増幅回路です。
増幅率 Av=−RsRf=−30k200k=−320倍。
Vo2=−320×0.45=−20×0.15=−3.0 [V]。
以上より、選択肢(2)が正解です。
