2024年度 下期 理論 問18(b)
演算増幅器(オペアンプ)について、次の(a)及び(b)の問に答えよ。

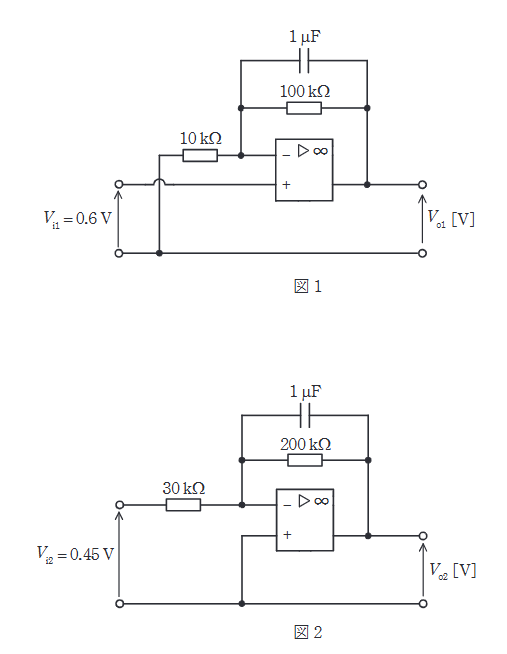

図1及び図2のような直流増幅回路がある。それぞれの出力電圧 Vo1, Vo2 の値 [V] の組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。
ただし、演算増幅器は理想的なものとし、 Vi1=0.6V 及び Vi2=0.45V は直流の入力電圧である。
出典:第三種電気主任技術者 2024年度 下期 理論 問18(b)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答:(1)
要点
正解は(1)。図1は非反転増幅で 11 倍、図2は反転増幅で −200/30 倍なので、出力は 6.6 V と −3.0 V です。回路の型を見抜けば式はすぐ決まります。
詳細解説を読む
非反転増幅回路と反転増幅回路を見分けて、それぞれの増幅率から出力電圧を計算する問題です。
図1:非反転増幅回路である(入力 Vi1 が (+) 端子に入力されているように回路が構成されている。(-) 端子は 10kΩ を介して接地)。
増幅率 A1=1+10k100k=11 倍。
Vo1=11×0.6=6.6V。
図2:反転増幅回路である(入力 Vi2 が 30kΩ を介して (-) 端子に入力され、(+) 端子は接地されている)。
増幅率 A2=−30k200k=−320≈−6.66 倍。
Vo2=−6.66×0.45=−3.0V。
よって、6.6V と −3.0V の組み合わせである(1)が正解。
