2024年度 下期 機械 問14
問題文

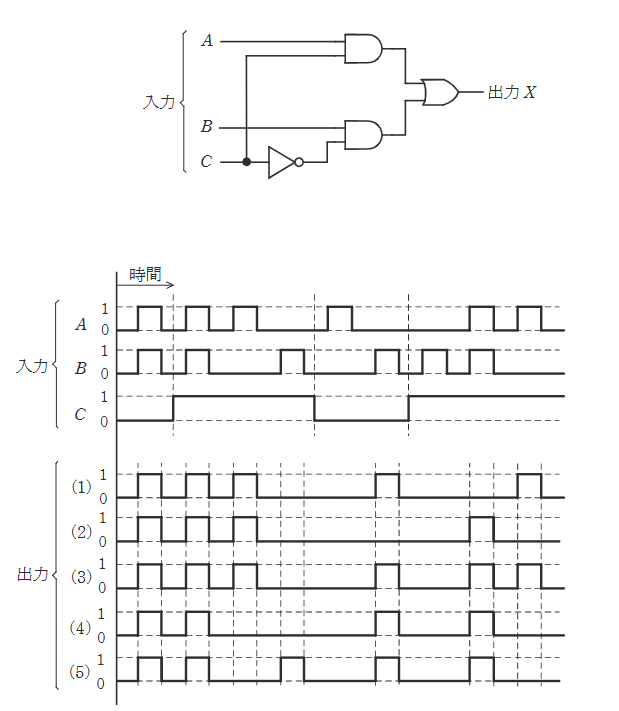

この問題の誤りを報告図の論理回路に、図に示す入力 A, B 及び C を加えたとき、出力 X として正しいものを次の(1)〜(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2024年度 下期 機械 問14
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(3)
要点
正解は(3)。論理回路は左から順に中間出力を書き出せば、最終出力 X が決まります。タイムチャートや真理値表に沿って各段のゲートを追う問題です。
詳細解説を読む
中間ゲートの出力を順番に確定し、最終出力を決める問題です。
回路を左から順に追い，各ゲートの出力を段階的にタイムチャートへ落とし込む。
最後に得られる出力のHigh/Lowの切り替わりが，選択肢のタイムチャート(3)と一致する。
論理回路では、最終出力だけを見るのではなく、中間ゲートの出力を左から順に確定していくのが基本です。否定入力がある場合は、どの区間で反転が効くかを先に書き出すと波形を追いやすくなります。
入力条件が切り替わる境目ごとに出力を確認しておくと、途中の区間を取り違えてもすぐに修正できます。真理値表の考え方へ戻して確認するのも有効です。
