2020年度 機械 問14
問題文
この問題の誤りを報告入力信号A、B及びC、出力信号Xの論理回路の真理値表が次のように示されたとき、Xの論理式として、正しいものを次の(1)〜(5)のうちから一つ選べ。

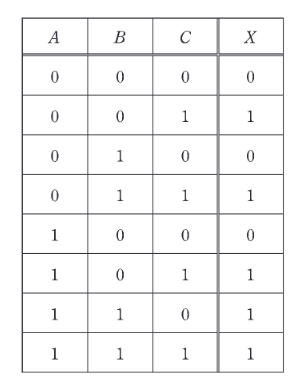

(真理値表)
| A | B | C | X |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 |
| 0 | 1 | 0 | 0 |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 |
出典：第三種電気主任技術者 2020年度 機械 問14
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(5)
要点
正解は(5)。真理値表で X=1 となる条件を読むと、C=1 の行はすべて1、C=0 では A=1 かつ B=1 のときだけ1です。したがって論理式は X=AB+C です。
詳細解説を読む
真理値表から出力Xが「1」となる条件を整理します。
表を見ると、C=1 の行（2, 4, 6, 8行目）はすべて X=1 となっています。
C=0 の行（1, 3, 5, 7行目）を見ると、X=1 となるのは A=1 かつ B=1 のとき（7行目）だけです。
したがって、論理式は「Cである」または「AかつBである」と言えます。
これは選択肢(5)の と一致します。
真理値表を読むときは、出力Xが1になる行だけを拾うと条件が見えやすい。C=1の行はすべて該当し、C=0ではAとBがともに1の行だけが該当するため、和論理として にまとめられる。
