2018年度 機械 問14

正解は(1)です。

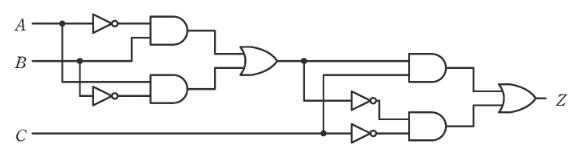

回路の前段（A, B入力部分）は、$(\bar{A} \cdot B) + (A \cdot \bar{B})$ であり、これは $A \oplus B$ (XOR) である。この出力を $X$ とする。
回路の後段（X, C入力部分）は、$(X \cdot C) + (\bar{X} \cdot \bar{C})$ であり、これは $X \odot C$ (XNOR) である。
したがって全体では、$Z = (A \oplus B) \odot C$ となる。
これは「AとBが異なり、かつその結果とCが等しい」場合に1となる論理である。
また、式変形で $Z = A \oplus B \oplus C$ の否定（奇数パリティの否定＝偶数パリティ？ いや、XNORは一致検出）
$Z=1$ となる条件を確認する。
・$A=0, B=0$ のとき $X=0$。$C=0$なら $Z=1$。 (0,0,0 -> 1)
・$A=0, B=1$ のとき $X=1$。$C=1$なら $Z=1$。 (0,1,1 -> 1)
・$A=1, B=0$ のとき $X=1$。$C=1$なら $Z=1$。 (1,0,1 -> 1)
・$A=1, B=1$ のとき $X=0$。$C=0$なら $Z=1$。 (1,1,0 -> 1)

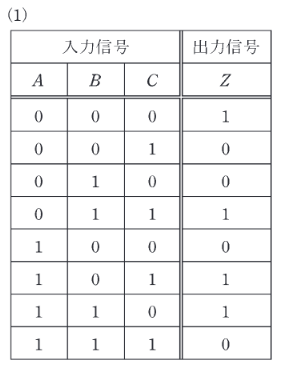

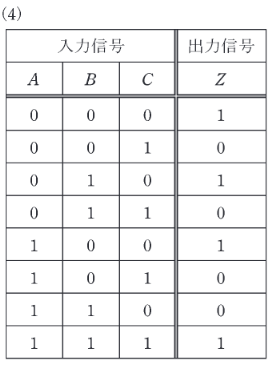

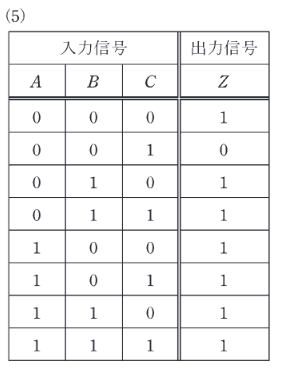

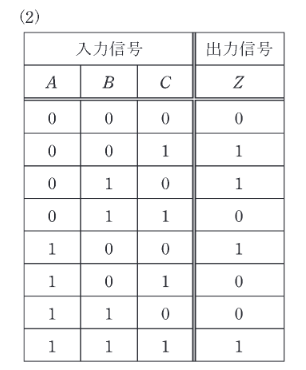

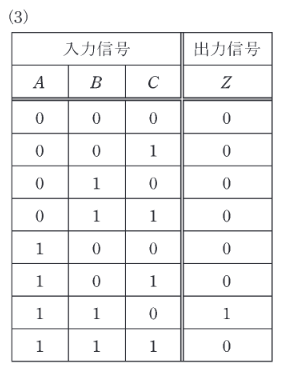

これに合致する真理値表は(1)である。
(1)の出力列: 1, 0, 0, 1, 0, 1, 1, 0

図の論理回路は、前段をXOR、後段をXNORとして読み取ると整理できます。中間出力 $X=A\oplus B$ を置き、後段で $X$ と $C$ が一致する行だけ $Z=1$ になると見れば、真理値表の選択肢を照合しやすくなります。
以上より、選択肢(1)が正解です。
