2010年度 機械 問10

正解は(5)です。

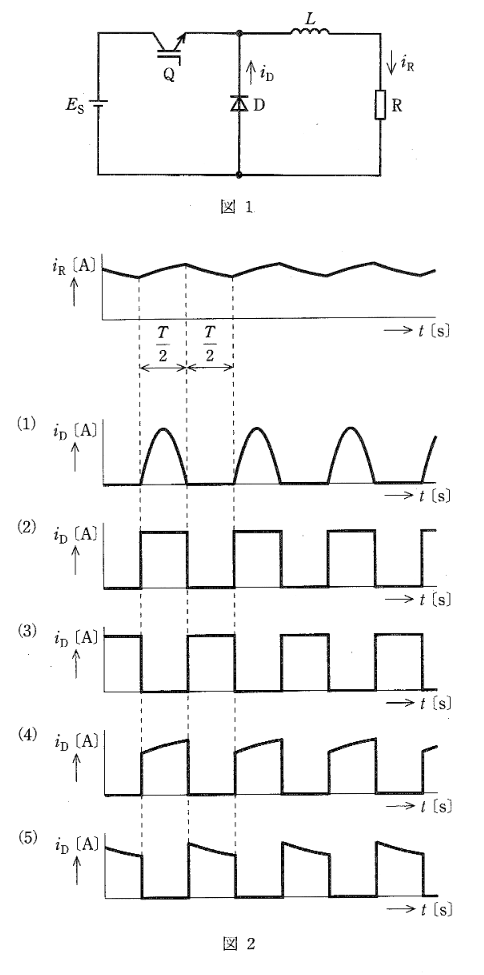

降圧チョッパの動作波形を考えます。
・QがONの期間 ($0 \sim T/2$): 電流は電源から $Q \to L \to R$ へ流れます。このときダイオード D には逆電圧がかかり電流は流れません ($i_D = 0$)。
・QがOFFの期間 ($T/2 \sim T$): インダクタ $L$ に蓄えられたエネルギーにより電流が還流します。経路は $L \to R \to D \to L$ です。このとき $i_D = i_R$ となります。
・波形の形状: 図の $i_R$ は、ON期間に増加し、OFF期間に減少する三角波状のリプルを持っています。
・したがって、$i_D$ は $0 \sim T/2$ でゼロ、$T/2 \sim T$ で $i_R$ と同じ（減少していく）波形になります。
・これに合致するのは選択肢 (5) です。
以上より、選択肢(5)が正解です。
