2025年度 上期 法規 問12(a)

三相3線式配電線路から $6600 \text{ V}$ で受電している三相負荷設備がある。この負荷設備から配電系統へ流出する第5調波電流を算出するにあたり、次の(a)及び(b)に答えよ。
ただし、負荷設備は定格容量 $500 \text{ kV}\cdot\text{A}$ で、力率改善用として $6 \text{ \%}$ 直列リアクトル付きコンデンサ設備が設置されており、この負荷設備から発生する第5調波電流は、負荷設備の定格電流に対し $15 \text{ \%}$ とする。
また、受電点よりみた配電線路側の第 $n$ 調波に対するインピーダンスは $10 \text{ MV}\cdot\text{A}$ 基準で $j6 \times n \text{ [\%]}$ ,コンデンサ設備のインピーダンスは $10 \text{ MV}\cdot\text{A}$ 基準で
$$j50 \times \left(6 \times n - \dfrac{100}{n}\right) \text{ [\%]}$$

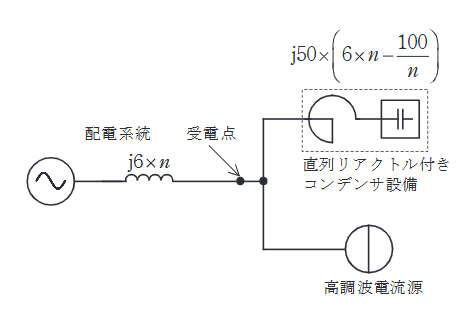

で表され、発生高調波は定電流源と見なせるものとし、次のような等価回路で表すことができる。

高調波発生機器から発生する第5調波電流の受電点電圧に換算した電流 $\text{[A]}$ の値として、最も近いのは次のうちどれか。
