2011年度 法規 問13(b)
問題文

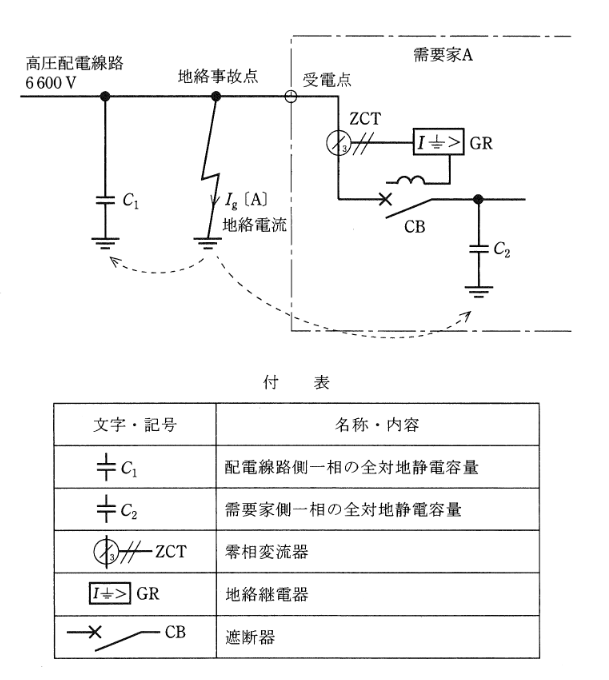

この問題の誤りを報告図は、電圧 6600 [V]、周波数 50 [Hz]、中性点非接地方式の三相3線式配電線路及び需要家Aの高圧地絡保護システムを簡易に表した単線図である。次の(a)及び(b)の問に答えよ。
ただし、図で使用している主要な文字記号は付表のとおりとし、 [μF]、 [μF] とする。なお、図示されていない線路定数及び配電用変電所の制限抵抗は無視するものとする。
【付表】
: 配電線路側一相の全対地静電容量
: 需要家側一相の全対地静電容量
ZCT: 零相変流器
I> GR: 地絡継電器
CB: 遮断器
図のような高圧配電線路に接続される需要家が、需要家構内の地絡保護のために設置する継電器の保護協調に関する記述として、誤っているものを次の(1)～(5)のうちから一つ選べ。
なお、記述中「不必要動作」とは、需要家の構外事故において継電器が動作することをいう。
出典：第三種電気主任技術者 2011年度 法規 問13(b)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(4)
要点
正解は(4)。保護協調の記述 1. 正しい。需要家構内の事故で変電所を遮断させないよう、需要家側は変電所より早く、低感度で（実際には確実に動作する範囲で）動作させる必要があります。2. 正しい。
詳細解説を読む
正解は(4)です。
保護協調の記述
- 正しい。需要家構内の事故で変電所を遮断させないよう、需要家側は変電所より早く、低感度で（実際には確実に動作する範囲で）動作させる必要があります。
- 正しい。構内ケーブルが短い場合、外部事故時の充電電流（流出電流）が小さいため、無方向性でも不必要動作しにくいです。
- 正しい。地絡方向継電器（DGR）は電流の方向（位相）を判別するため、ケーブルが長く充電電流が大きくても、外部事故と内部事故を区別できます。
- 誤り。DGRを使用する場合でも、動作電流（零相電流）の整定値は重要です。必要な感度を持たせつつ、配電用変電所の設定や他の保護機器との協調を考慮する必要があります。「動作時限のみ考慮すればよい」という記述は誤りです。
- 正しい。配電線の地絡事故はアーク地絡が多く、高調波成分を含むため、これを考慮した継電器や整定が必要です。
高圧地絡保護では、需要家構内事故で上位側を不要に遮断させない保護協調が保安上の要件になります。図ではZCTがどの静電容量成分を検出するかを読み取り、地絡電流の総量と需要家側に分流する成分を分けて考えます。
以上より、選択肢(4)が正解です。
