2012年度 法規 問11(a)

公称電圧 6600 $[ \text{V} ]$、周波数 50 $[ \text{Hz} ]$ の三相3線式配電線路から受電する需要家の竣工時における自主検査で、高圧引込ケーブルの交流絶縁耐力試験を「電気設備技術基準の解釈」に基づき実施する場合、次の(a)及び(b)の問に答えよ。

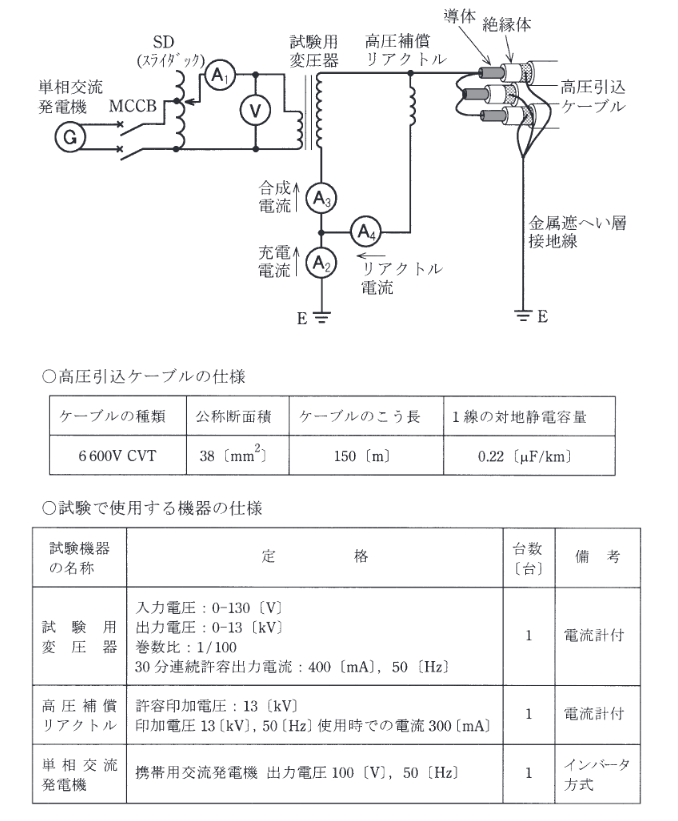

ただし、試験回路は図のとおりとし、この試験は3線一括で実施し、高圧引込ケーブル以外の電気工作物は接続されないものとし、各試験器の損失は無視する。
また、試験対象物である高圧引込ケーブル及び交流絶縁耐力試験に使用する試験器等の仕様は、次のとおりである。

○高圧引込ケーブルの仕様
ケーブルの種類: 6 600V CVT
公称断面積: $38 [\text{mm}^{2}]$
ケーブルのこう長: 150 [m]
1線の対地静電容量: 0.22 [$\mu\text{F/km}$]

○試験で使用する機器の仕様
試験用変圧器: 入力0-130V, 出力0-13kV, 巻数比1/100, 30分定格400mA
高圧補償リアクトル: 許容13kV, 13kV 50Hz時300mA

交流絶縁耐力試験における試験電圧印加時、高圧引込ケーブルの3線一括の充電電流（電流計 $A_2$ の読み）に最も近い電流値 $[ \text{mA} ]$ を次の1～5のうちから一つ選べ。
