2014年度 法規 問11(a)
問題文
この問題の誤りを報告鋼心アルミより線 (ACSR) を使用する6600V高圧架空電線路がある。この電線路の電線の風圧荷重について「電気設備技術基準の解釈」に基づき、次の(a)及び(b)の問に答えよ。
なお、下記の条件に基づくものとする。
① 氷雪が多く、海岸地その他の低温季に最大風圧を生じる地方で、人家が多く連なっている場所以外の場所とする。

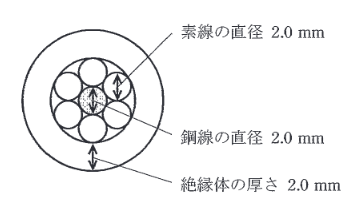

② 電線構造は図のとおりであり、各素線、鋼線ともに全てが同じ直径とする。
③ 電線被覆の絶縁体の厚さは一様とする。
④ 甲種風圧荷重は 980Pa、乙種風圧荷重の計算に使う氷雪の厚さは6mmとする。
[データ]
素線の直径 2.0 mm
鋼線の直径 2.0 mm
絶縁体の厚さ 2.0 mm
高温季において適用する風圧荷重(電線1条,長さ1m当たり)の値[N]として、最も近いものを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2014年度 法規 問11(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(4)
要点
正解は(4)。高温季の風圧荷重 高温季は氷雪がないため、甲種風圧荷重（980 Pa）を適用します。よって、正解は (4) です。
詳細解説を読む
正解は(4)です。
電線の仕上がり外径 の計算:
ACSRの構造（図より）は中心に鋼線1本、周囲にアルミ線6本です。
素線直径 mm。
より線の導体直径 = mm。
絶縁体の厚さ mm。
仕上がり外径 mm = m。
高温季の風圧荷重
高温季は氷雪がないため、甲種風圧荷重（980 Pa）を適用します。
よって、正解は (4) です。
以上より、選択肢(4)が正解です。
