2014年度 法規 問11(b)

正解は(3)です。

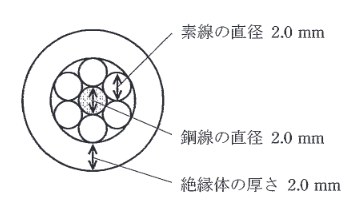

電線の仕上がり外径 $D$ を求めます。ACSR の構造は中心に鋼線1本、周囲にアルミ線6本なので、より線の導体直径は $3 \times 2.0 = 6.0$ mm です。絶縁体の厚さは 2.0 mm なので、仕上がり外径は $D = 6.0 + 2.0 \times 2 = 10.0$ mm = 0.01 m です。

条件①は「氷雪が多く、海岸地その他の低温季に最大風圧を生じる地方」であるため、低温季は甲種と乙種のうち大きい方の風圧荷重を採用します。
甲種では $980 \times 0.01 = 9.8$ N/m です。
乙種では風圧を 490 Pa とし、氷雪付着後の外径は $0.01 + 2 \times 0.006 = 0.022$ m なので、
$$W_B = 490 \times 0.022 = 10.78 \text{ [N/m]}$$
となります。
$10.78 > 9.8$ なので、低温季に適用するのは乙種で、値は約 10.8 N/m です。
以上より、選択肢(3)が正解です。
