第三種電気主任技術者・2014年度・法規

2014年度法規問12(a)

問題文

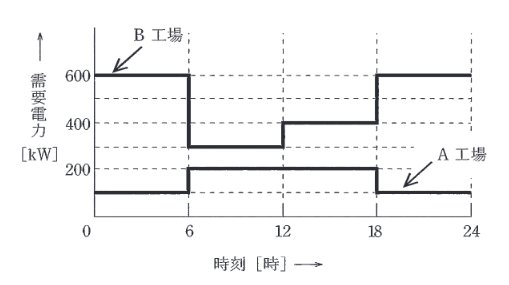

ある事業所内におけるA工場及びB工場の、それぞれのある日の負荷曲線は図のようであった。それぞれの工場の設備容量が、A工場では400kW、B工場では700kWであるとき、次の(a)及び(b)の問に答えよ。

(図のデータ読み取り)
A工場: 0-6時:100kW, 6-12時:200kW, 12-18時:200kW, 18-24時:100kW
B工場: 0-6時:600kW, 6-12時:300kW, 12-18時:400kW, 18-24時:600kW

A工場及びB工場を合わせた需要率の値 [%] として、最も近いものを次の(1)～(5)のうちから一つ選べ。

出典：第三種電気主任技術者 2014年度法規問12(a)

回答を選ぶ

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →

正答・解説を確認する

正答：(3)

要点

正解は(3)。総合需要率合成負荷曲線を作成し、最大需要電力を求めます。・ 0-6時: $100 + 600 = 700$ kW ・ 6-12時: $200 + 300 = 500$ kW ・ 12-18時: $200 + 400 = 600$ kW ・ 18-24時: $100 + 600 = 700$ kW 合成最大需要電力 $P_{max} = 700$ kW。

詳細解説を読む

正解は(3)です。
総合需要率
合成負荷曲線を作成し、最大需要電力を求めます。
・0-6時: $100 + 600 = 700$ kW
・6-12時: $200 + 300 = 500$ kW
・12-18時: $200 + 400 = 600$ kW
・18-24時: $100 + 600 = 700$ kW
合成最大需要電力 $P_{max} = 700$ kW。
合計設備容量 $C = 400 + 700 = 1100$ kW。
$\text{需要率} = \dfrac{P_{max}}{C} \times 100 = \dfrac{700}{1100} \times 100 \approx 63.6 \text{ [\%]}$
よって、正解は (3) です。
以上より、選択肢(3)が正解です。
