2023年度 上期 法規 問10
問題文
この問題の誤りを報告ある工場のある日の9時00分からの電力推移がグラフのとおりであった。
この工場では日頃から最大需要電力(正時からの30分間ごとの平均使用電力のことをいう。以下同じ。)を300kW未満に抑えるように負荷を管理しているが、その負荷の中で、換気用のファン(全て5.5kW)は最大8台まで停止する運用を行っている。この日9時00分からファンは10台運転しているが、このままだと9時00分からの最大需要電力が300kW以上になりそうなので、9時20分から9時30分の間、ファンを何台かと、その他の負荷を10kW分だけ停止することにした。ファンは最低何台停止させる必要があるか、次の(1)~(5)のうちから一つ選べ。
なお、この工場の負荷は全て管理されており、負荷の増減は無いものとする。

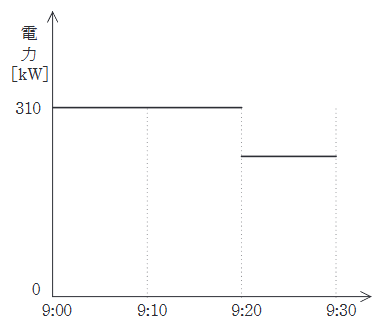

(グラフ: 9:00-9:20は310kWで推移)
出典：第三種電気主任技術者 2023年度 上期 法規 問10
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(3)
要点
正解は(3)。デマンド管理の問題で、30分平均を300kW未満に抑えるために残り10分で許される電力量を逆算します。現在負荷から削減すべきファン台数を求めることが要点です。
詳細解説を読む
この問題では、9:00から9:20までに使った電力量を差し引き、9:20から9:30までの許容平均電力から削減量を出します。
30分間（9:00～9:30）の平均電力を300kW未満にする必要があります。
- 許容される総電力量（30分）：
- 既に消費した電力量（9:00～9:20）：
- 残り10分間（9:20～9:30）で使用可能な電力量：
- 残り10分間の平均電力の上限：
- 必要な抑制電力：
現在の負荷は310kWなので、 以上の削減が必要。 - 削減の内訳：
その他の負荷10kW ＋ ファン（5.5kW N台）。
したがって、最低4台停止させる必要があります。
図の時刻区分を読み取り、9:20時点で残り10分しかないことを反映するのがこの問題の肝です。デマンド管理は需要設備の契約電力・負荷管理に関わる実務的な基準なので、単なる平均値計算ではなく「30分平均を超えないための制御量」として読みます。
