2023年度 上期 法規 問11(a)
問題文

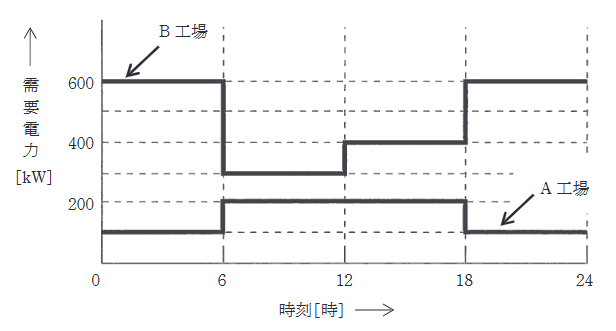

この問題の誤りを報告ある事業所内における A工場及びB工場の、それぞれのある日の負荷曲線は図のようであった。それぞれの工場の設備容量が、A工場では400kW, B工場では700kWであるとき、次の(a)及び(b)の問に答えよ。
A工場及びB工場を合わせた需要率の値[%]として、最も近いものを次の(1)~(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2023年度 上期 法規 問11(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(3)
要点
正解は(3)。需要率は、A工場とB工場の合成最大需要電力を総設備容量で割って求めます。各時間帯の合成負荷を先に比較することが要点です。
詳細解説を読む
この問題では、各時間帯でA工場とB工場の需要電力を足し合わせ、最大値700kWを総設備容量1100kWと比較します。
需要率は「最大需要電力を設備容量で割る」指標です。表の各時間帯でA工場とB工場を合算すると、0-6時と18-24時が700kW、6-12時が500kW、12-18時が600kWとなり、合成最大需要電力は700kWです。総設備容量は400kW+700kW=1100kWなので、
となり、(3)が正解です。
