2023年度 上期 法規 問11(b)
問題文

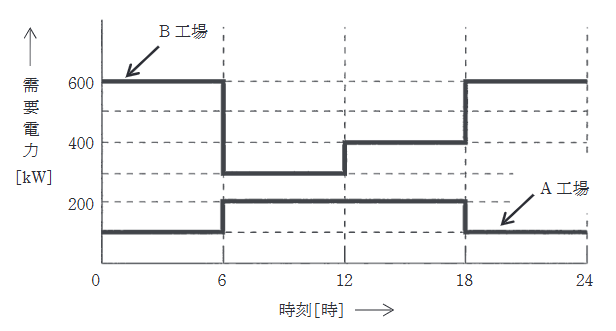

この問題の誤りを報告ある事業所内における A工場及びB工場の、それぞれのある日の負荷曲線は図のようであった。それぞれの工場の設備容量が、A工場では400kW, B工場では700kWであるとき、次の(a)及び(b)の問に答えよ。
A工場及びB工場を合わせた総合負荷率の値[%]として、最も近いものを次の(1)~(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2023年度 上期 法規 問11(b)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(4)
要点
正解は(4)。総合負荷率は、1日の平均需要電力を合成最大需要電力で割って求めます。日積算電力量を24時間で割る流れが要点です。
詳細解説を読む
この問題では、A工場とB工場の日電力量を合計して平均需要電力を求め、(a)の合成最大需要電力700kWで割ります。
A工場の日電力量は 、B工場の日電力量は です。合計は15000kWhなので、平均需要電力は となります。総合負荷率は
で、(4)が正解です。需要率・負荷率はいずれも需要設備の負荷管理で使う用語なので、設備容量、最大需要、平均需要を混同しないことが重要です。
