問題文

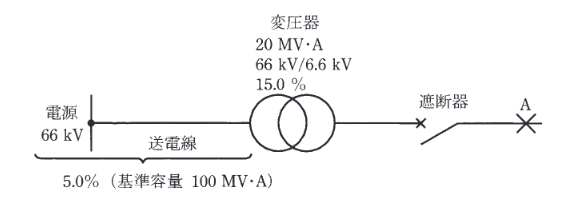

図に示すように、定格電圧66 [kV] の電源から送電線と三相変圧器を介して、二次側に遮断器が接続された系統を考える。三相変圧器の電気的特性は、定格容量20 〔MV・A〕,一次側線間電圧66 [kV],二次側線間電圧6.6 [kV],自己容量基準での百分率リアクタンス 15.0 [%] である。一方、送電線から電源側をみた電気的特性は、基準容量100 [MV・A]の百分率インピーダンスが 5.0 [%]である。このとき、次の(a)及び(b)の問に答えよ。
ただし、百分率インピーダンスの抵抗分は無視するものとする。

図のAで三相短絡事故が発生したとき、事故電流 [kA]の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。ただし、変圧器の二次側からAまでのインピーダンス及び負荷は、無視するものとする。

出典：第三種電気主任技術者 2013年度電力問17(b)

回答を選ぶ

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →

正答・解説を確認する

正答：(4)

要点

正解は(4)。基準容量 10 MVA、電圧 6.6 kV における定格電流は $I_n = \dfrac{10 \times 10^6}{\sqrt{3} \times 6600} \approx 874.8 \, [\text{A}]$ である。合成百分率インピーダンスは 8.0% なので、短絡電流は $I_s = \dfrac{100}{8.0} I_n \approx 10.9 \, [\text{kA}]$ となり、約 11 kA である。

詳細解説を読む

基準容量 10 MVA、電圧 6.6 kV における定格電流 $I_n$ は
$I_n = \dfrac{10 \times 10^6}{\sqrt{3} \times 6600} \approx 874.8$ A
短絡電流 $I_s$ は
$I_s = \dfrac{100}{\%Z} I_n = \dfrac{100}{8.0} \times 874.8 = 12.5 \times 874.8 \approx 10935$ A
約 11 kA となる。
