2016年度 電力 問16(b)

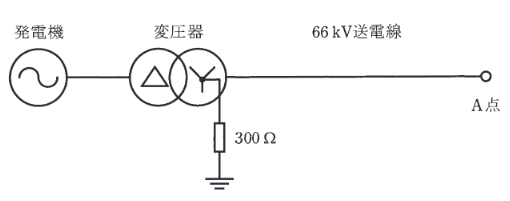

図に示すように、発電機、変圧器と公称電圧66kVで運転される送電線からなる系統があるとき、次の(a)及び(b)の問に答えよ。ただし、中性点接地抵抗は図の変圧器のみに設置され、その値は $300 \, \Omega$ とする。

A点で三相短絡事故が発生した。このときの三相短絡電流の値 [A] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
ただし、発電機の容量は $10\,000 \text{ kV}\cdot\text{A}$、出力電圧 $6.6 \text{ kV}$、三相短絡時のリアクタンスは自己容量ベースで $25\%$、変圧器容量は $10\,000 \text{ kV}\cdot\text{A}$、変圧比は $6.6 \text{ kV}/66 \text{ kV}$、リアクタンスは自己容量ベースで $10\%$、$66 \text{ kV}$ 送電線のリアクタンスは、$10\,000 \text{ kV}\cdot\text{A}$ ベースで $5\%$ とする。なお、発電機と変圧器間のインピーダンスは無視する。また、発電機、変圧器及び送電線の抵抗は無視するものとする。
