2016年度 電力 問17(a)
問題文

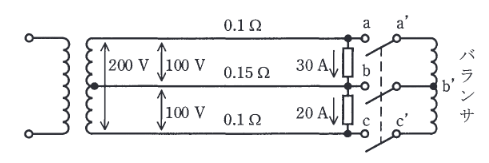

この問題の誤りを報告図のような、線路抵抗をもった100/200V単相3線式配電線路に、力率が100%で電流がそれぞれ30A及び20Aの二つの負荷が接続されている。この配電線路にバランサを接続した場合について、次の(a)及び(b)の問に答えよ。
ただし、バランサの接続前後で負荷電流は変化しないものとし、線路抵抗以外のインピーダンスは無視するものとする。
図の諸元：
- 上下の外線抵抗:
- 中性線抵抗:
- 上側負荷電流: 30 A (a-b間)
- 下側負荷電流: 20 A (b-c間)
- バランサは負荷端(a,b,c)に接続される(a',b',c')。
バランサ接続後 a'-b' 間に流れる電流の値 [A] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2016年度 電力 問17(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(1)
要点
正解は(1)。バランサ電流 負荷電流の不平衡分 は中性線を流れる。バランサを接続すると、この不平衡電流をバランサが吸収・供給し、電源側からの電流を平衡化しようとする。
詳細解説を読む
バランサ電流
負荷電流の不平衡分 は中性線を流れる。
バランサを接続すると、この不平衡電流をバランサが吸収・供給し、電源側からの電流を平衡化しようとする。
理想的なバランサ（巻数比1:1）の場合、不平衡電流の半分ずつを分担する。
バランサ巻線（a'-b'間、b'-c'間）に流れる電流 は：
したがって、a'-b'間に流れる電流は 5 A。
