2013年度 機械 問9
問題文

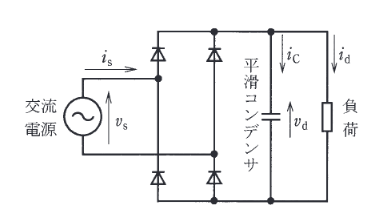

この問題の誤りを報告次の文章は、図に示すような平滑コンデンサをもつ単相ダイオードブリッジ整流回路に関する記述である。
図の回路において、平滑コンデンサの電流 は、交流電流 を整流した電流 と負荷に供給する電流 との差となり、電圧 は (ア) 波形となる。この平滑コンデンサをもつ整流回路は、負荷側からみると直流の (イ) として動作する。
交流電源は、負荷インピーダンスに比べ電源インピーダンスが非常に小さいことが一般的であるので、通常の用途では交流の (ウ) として扱われる。この回路の交流電流は、正負の (エ) 波形となる。これに対して、図には示していないが、リアクトルを交流電源と整流回路との間に挿入するなどして、波形を改善することが多い。
出典：第三種電気主任技術者 2013年度 機械 問9
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(1)
要点
正解は(1)。コンデンサ入力型整流回路では、コンデンサが充放電を繰り返すため、出力電圧 は完全な直流ではなくリップルを含む脈動する波形となります。
詳細解説を読む
正解は(1)です。
・コンデンサ入力型整流回路では、コンデンサが充放電を繰り返すため、出力電圧 は完全な直流ではなくリップルを含む脈動する波形となります。
・大容量のコンデンサがあるため、電圧を一定に保つ作用が強く、負荷側から見ると電圧源として振る舞います。
・商用電源などの交流電源は一般に内部インピーダンスが低く、電圧源として扱われます。
・ダイオードが導通するのは、電源電圧がコンデンサ電圧より高い瞬間だけであるため、交流入力電流 は導通角の狭いパルス状の波形となります。
よって、(1)が正解です。
