2017年度 機械 問11
問題文

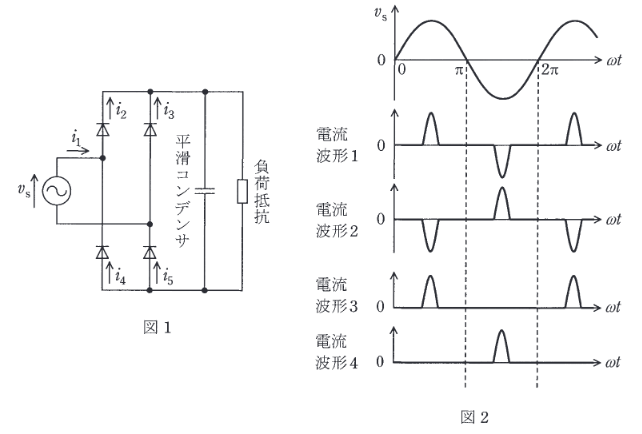

この問題の誤りを報告図1は、平滑コンデンサをもつ単相ダイオードブリッジ整流器の基本回路である。なお、この回路のままでは電流波形に高調波が多く含まれるので、実用化に当たっては注意が必要である。
図1の基本回路において、一定の角周波数の交流電源電圧を 、電源電流を 、図中のダイオードの電流を とする。平滑コンデンサの静電容量は、負荷抵抗の値とで決まる時定数が電源の1周期に対して十分に大きくなるように選ばれている。図2は交流電源電圧 に対する各部の電流波形の候補を示している。図1の電流 の波形として正しい組合せを次の(1)~(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2017年度 機械 問11
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(5)
要点
正解は(5)。ブリッジ整流では， の半周期に一対のダイオードが導通し， の半周期には別の一対が導通する。平滑コンデンサが十分大きいと，出力電圧を保つ区間では電源側からほとんど電流が流れず，電源電流 は尖頭状（導通区間のみ流れる）になる。
詳細解説を読む
ブリッジ整流では， の半周期に一対のダイオードが導通し， の半周期には別の一対が導通する。
平滑コンデンサが十分大きいと，出力電圧を保つ区間では電源側からほとんど電流が流れず，電源電流 は尖頭状（導通区間のみ流れる）になる。
各半周期で導通するダイオード電流の組合せに合うのは(5)。
