2014年度 法規 問6
問題文
この問題の誤りを報告次の文章は、「電気設備技術基準」における低圧の電路の絶縁性能に関する記述である。
電気使用場所における使用電圧が低圧の電路の電線相互間及び (ア) と大地との間の絶縁抵抗は、開閉器又は (イ) で区切ることのできる電路ごとに、次の表の左欄に掲げる電路の使用電圧の区分に応じ、それぞれ同表の右欄に掲げる値以上でなければならない。

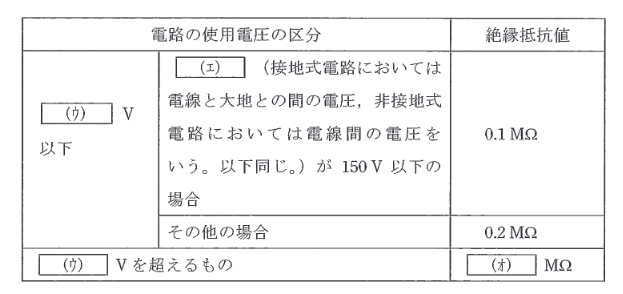

| 電路の使用電圧の区分 | 絶縁抵抗値 |
|---|---|
| (エ) (接地式電路においては電線と大地との間の電圧、非接地式電路においては電線間の電圧をいう。以下同じ。)が150V以下の場合 | 0.1 MΩ |
| その他の場合 | 0.2 MΩ |
| (ウ) Vを超えるもの | (オ) MΩ |
上記の記述中の空白箇所(ア)、(イ)、(ウ)、(エ)及び(オ)に当てはまる組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2014年度 法規 問6
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(2)
要点
正解は(2)。電気設備技術基準第58条からの出題です。
詳細解説を読む
正解は(2)です。
電気設備技術基準第58条からの出題です。
・「低圧の電路の電線相互間及び電路 (ア) と大地との間の絶縁抵抗」
・「開閉器又は過電流遮断器 (イ) で区切ることのできる電路ごと」
・表の区分：
・対地電圧 (エ) が150V以下：0.1MΩ
・その他（150V超300V以下）：0.2MΩ
・使用電圧が 300V (ウ) を超えるもの：0.4 MΩ (オ)
したがって、正しい組合せは 選択肢2 です。
