2016年度 機械 問5
問題文
この問題の誤りを報告次の文章は、同期電動機の特性に関する記述である。記述中の空白箇所の記号は、図中の記号と対応している。

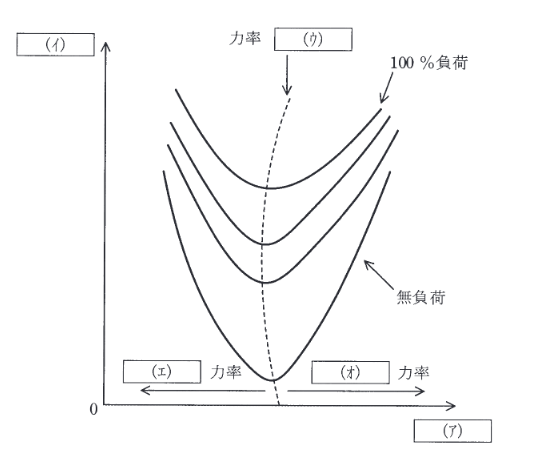

図は同期電動機の位相特性曲線を示している。形がVの字のようになっているのでV曲線とも呼ばれている。横軸は (ア) 、縦軸は (イ) で、負荷が増加するにつれ曲線は上側へ移動する。図中の破線は、各負荷における力率 (ウ) の動作点を結んだ線であり、この破線の左側の領域は (エ) 力率、右側の領域は (オ) 力率の領域である。
上記の記述中の空白箇所 (ア), (イ), (ウ), (エ)及び(オ)に当てはまる組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2016年度 機械 問5
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(2)
要点
正解は(2)。同期電動機のV曲線において、 横軸は (ア)界磁電流、縦軸は (イ)電機子電流 である。曲線が最低点となる（電機子電流が最小となる）点は、力率が (ウ)1 の状態である。
詳細解説を読む
正解は(2)です。
同期電動機のV曲線において、
横軸は (ア)界磁電流、縦軸は (イ)電機子電流 である。
曲線が最低点となる（電機子電流が最小となる）点は、力率が (ウ)1 の状態である。
界磁電流が小さい（不足励磁）の左側領域は (エ)遅れ 力率、界磁電流が大きい（過励磁）の右側領域は (オ)進み 力率となる。
以上より、選択肢(2)が正解です。
