2018年度 理論 問18(b)
問題文
この問題の誤りを報告（選択問題）

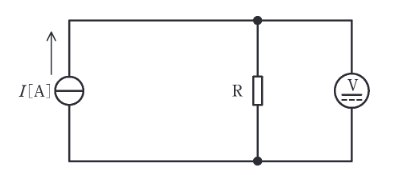

内部抵抗が 15 k の 150 V 測定端子と内部抵抗が 10 k の 100 V 測定端子をもつ永久磁石可動コイル形直流電圧計がある。この直流電圧計を使用して、図のように、電流 [A] の定電流源で電流を流して抵抗 の両端の電圧を測定した。
測定I: 150 V の測定端子で測定したところ、直流電圧計の指示値は 101.0 V であった。
測定II: 100 V の測定端子で測定したところ、直流電圧計の指示値は 99.00 V であった。
次の(a)及び(b)の問に答えよ。
ただし、測定に用いた機器の指示値に誤差はないものとする。
電流 の値 [A] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2018年度 理論 問18(b)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(2)
要点
正解は(2)。求めた を元の式に代入して を求めると、約 0.17 A となる。
詳細解説を読む
正解は(2)です。
求めた を元の式に代入して を求めると、約 0.17 A となる。
では(a)で求めた抵抗値を使って電流を出すだけなので、途中式を省かずに代入値と単位を確認しながら計算すると、選択肢の近い数値でも迷いにくい。
以上より、選択肢(2)が正解です。
