2018年度 電力 問16(a)

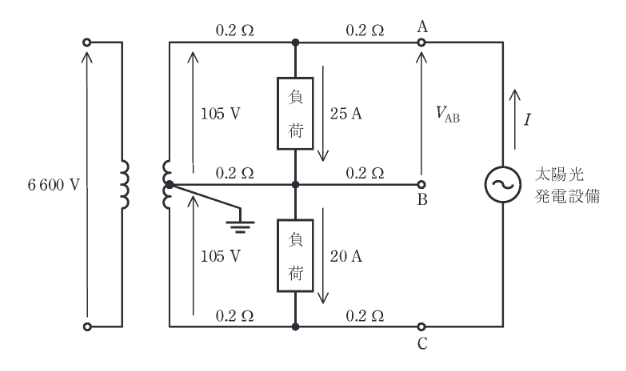

図のように、電圧線及び中性線の各部の抵抗が0.2$\Omega$の単相3線式低圧配電線路において、末端のAC間に太陽光発電設備が接続されている。各部の電圧及び電流が図に示された値であるとき、次の(a)及び(b)の問に答えよ。ただし、負荷は定電流特性で力率は1、太陽光発電設備の出力(交流)は電流 $I [A]$、力率1で一定とする。また、線路のインピーダンスは抵抗とし、図示していないインピーダンスは無視するものとする。

太陽光発電設備を接続する前のAB間の端子電圧 $V_{AB}$ の値 [V] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
