第三種電気主任技術者・2009年度・機械

2009年度 機械 問18(b)

JK-FF(JK-フリップフロップ)の動作とそれを用いた回路について、次の(a)及び(b)に答えよ。

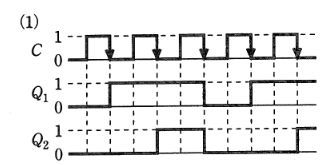

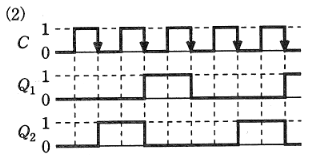

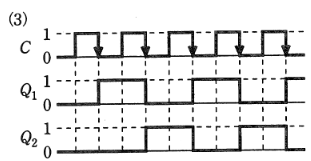

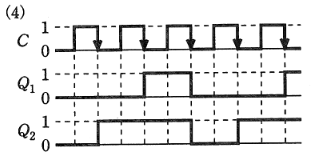

2個のJK-FFを用いた図2の回路を考える。この回路において、+5 [V] を“1”、0 [V] を“0”と考えたとき、クロックパルス C に対する回路の出力 Q1Q_1 及び Q2Q_2 のタイムチャートとして、正しいのは次のうちどれか。

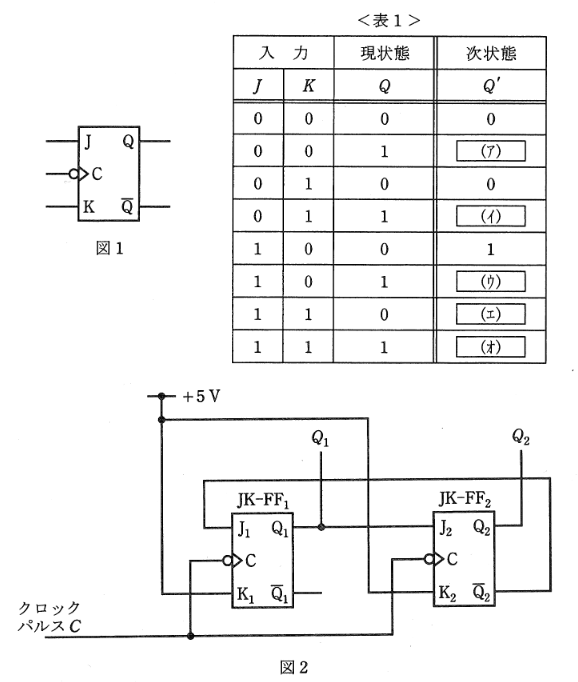

2009年度 機械 問18(b)の問題図1

出典:第三種電気主任技術者 2009年度 機械 問18(b)

回答を選ぶ

選択すると結果を表示

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →
正答・解説を確認する

正答:(5)

要点

正解は(5)。図の回路において、入力 K1K_1 及び K2K_2 は常に +5 [V]+5 \text{ [V]}(論理レベル 11)に固定されています。一方、JJ 入力は J1=Q‾2J_1 = \overline{Q}_2、J2=Q1J_2 = Q_1 となっています。

詳細解説を読む

正解は(5)です。
図の回路では、入力 K1K_1 と K2K_2 は常に論理1で、J1=Q‾2J_1 = \overline{Q}_2、J2=Q1J_2 = Q_1 です。初期状態を Q1=0,Q2=0Q_1=0, Q_2=0 として、クロックの立下りごとに状態を追うと、
初期状態 0000 から1回目で 1010、2回目で 0101、3回目で再び 0000 となります。

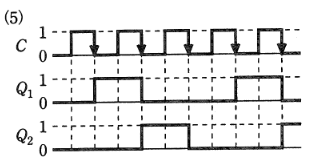

したがって、この回路は 00→10→01→0000 \to 10 \to 01 \to 00 の順に繰り返すタイムチャートになります。
以上より、選択肢(5)が正解です。
