第三種電気主任技術者・2019年度・法規

2019年度 法規 問11(a)

電気設備技術基準の解釈電気設備技術基準の解釈力率

問題文

この問題の誤りを報告

電気使用場所の低圧幹線の施設について、次の(a)及び(b)の問に答えよ。

次の表は、一つの低圧幹線によって電気を供給される電動機又はこれに類する起動電流が大きい電気機械器具(以下この問において「電動機等」という。)の定格電流の合計値 IMI_M [A]と、他の電気使用機械器具の定格電流の合計値 IHI_H [A] を示したものである。また、「電気設備技術基準の解釈」に基づき、当該低圧幹線に用いる電線に必要な許容電流は、同表に示す ICI_C の値[A] 以上でなければならない。ただし、需要率、力率等による修正はしないものとする。

IMI_M [A] IHI_H [A] IM+IHI_M+I_H [A] ICI_C [A]
47 49 96 96
48 48 96 (ア)
49 47 96 (イ)
50 46 96 (ウ)
51 45 96 102

上記の表中の空白箇所(ア), (イ)及び(ウ)に当てはまる組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。

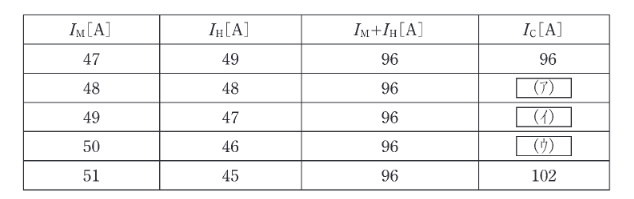

2019年度 法規 問11(a)の問題図1

出典：第三種電気主任技術者 2019年度 法規 問11(a)

回答を選ぶ

選択すると結果を表示

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →
正答・解説を確認する

正答：(3)

要点

正解は(3)。(ア)。IM=48,IH=48I_M=48, I_H=48。IM≦IHI_M \leqq I_H なので、IC=48+48=96I_C = 48 + 48 = 96 A。 (イ): IM=49,IH=47I_M=49, I_H=47。

詳細解説を読む

正解は(3)です。
許容電流 ICI_C の計算
解釈第148条（低圧幹線の施設）により、ICI_Cは以下の通り計算します。

  1. IM≦IHI_M \leqq I_H の場合： IC≧IM+IHI_C \geqq I_M + I_H
  2. IM>IHI_M > I_H の場合：
    ・IM≦50I_M \leqq 50A ならば： IC≧1.25IM+IHI_C \geqq 1.25 I_M + I_H
    ・IM>50I_M > 50A ならば： IC≧1.1IM+IHI_C \geqq 1.1 I_M + I_H
    ・(ア): IM=48,IH=48I_M=48, I_H=48。IM≦IHI_M \leqq I_H なので、IC=48+48=96I_C = 48 + 48 = 96 A。
    ・(イ): IM=49,IH=47I_M=49, I_H=47。IM>IHI_M > I_H かつ IM≦50I_M \leqq 50 なので、IC=1.25×49+47=61.25+47=108.25I_C = 1.25 \times 49 + 47 = 61.25 + 47 = 108.25 A。これ以上の値である必要があるので、選択肢から選ぶと 109 A。
    ・(ウ): IM=50,IH=46I_M=50, I_H=46。同様に IC=1.25×50+46=62.5+46=108.5I_C = 1.25 \times 50 + 46 = 62.5 + 46 = 108.5 A。これ以上なので 109 A。
    よって、(a)の正解は(3)です。
