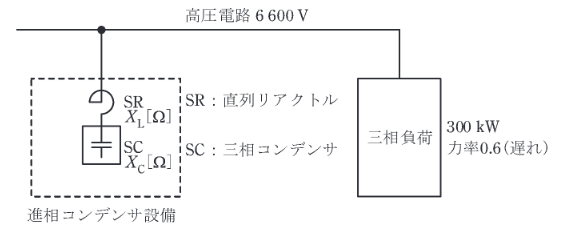

2019年度 法規 問12(a)

コンデンサ端子電圧の計算
直列リアクトルが接続されているため、コンデンサ端子電圧 $V_C$ は系統電圧 $V$ よりも上昇します。
回路全体の合成リアクタンスは $X_{total} = X_C - X_L = X_C - 0.06X_C = 0.94X_C$ です。
コンデンサに流れる電流 $I$ は、
$$I = \dfrac{V}{X_{total}} = \dfrac{V}{0.94X_C}$$
コンデンサの端子電圧 $V_C$ は、$I \times X_C$ なので、
$$V_C = I \times X_C = \dfrac{V}{0.94X_C} \times X_C = \dfrac{V}{0.94}$$
$V = 6600$ V を代入すると、
$$V_C = \dfrac{6600}{0.94} \approx 7021.28 \text{ [V]}$$
よって、最も近い (5) が正解です。
