2020年度 法規 問13(b)

契約電力250kWにおける流出電流上限値 $I_{out}$ は、
$I_{out} = 3.5 \text{ [mA/kW]} \times 250 \text{ [kW]} = 875 \text{ mA} = 0.875 \text{ A}$

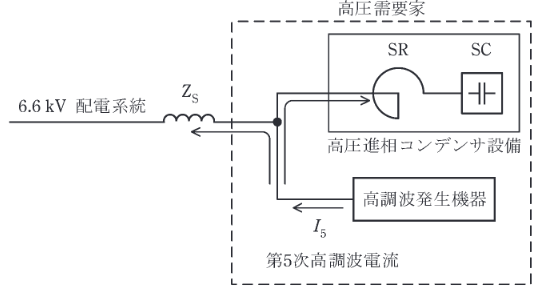

高調波発生源から見た回路は、系統側インピーダンス $\dot{Z}_{S5}$ とコンデンサ設備側インピーダンス $\dot{Z}_{SR5} + \dot{Z}_{SC5}$ の並列回路となる。
分流の法則により、系統側に流出する電流 $I_{out}$ と発生電流 $I_5$ の関係は以下の通りとなる。
$I_{out} = I_5 \times \left| \dfrac{\dot{Z}_{SR5} + \dot{Z}_{SC5}}{\dot{Z}_{S5} + (\dot{Z}_{SR5} + \dot{Z}_{SC5})} \right|$

各値を代入する。
コンデンサ設備側 $Z_C = j165 - j109 = j56$
系統側 $Z_S = j22$
分流比 $= \left| \dfrac{j56}{j22 + j56} \right| = \dfrac{56}{78}$

$0.875 = I_5 \times \dfrac{56}{78}$
$I_5 = 0.875 \times \dfrac{78}{56} \approx 1.219 \text{ A}$
したがって、最も近い値は 1.2 A である。
