2021年度 機械 問18(b)
問題文
この問題の誤りを報告情報の一時的な記憶回路として用いられるフリップフロップ (FF) 回路について、次の(a)及び(b)の問に答えよ。

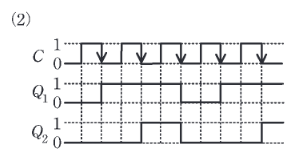

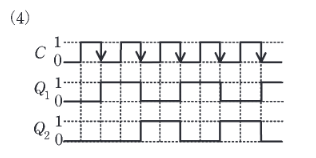

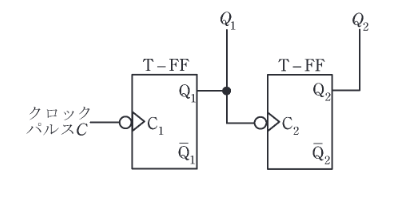

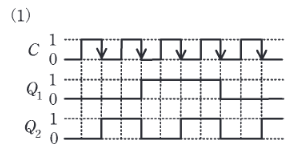

クロックパルスの立ち下がりで動作する二つのT-FF を用いた図の回路を考える。この回路において、クロックパルスCに対する回路の出力 及び のタイムチャートとして、正しいものを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2021年度 機械 問18(b)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(5)
要点
正解は(5)。二つのT-FFはいずれもクロックの立下りで動作します。Cの立下りごとにQ1が反転し、さらにQ1の立下りでQ2が反転する波形を選びます。
詳細解説を読む
正解は(5)です。

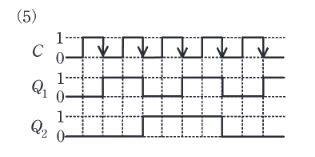

2つのT-FFはいずれもクロックの立ち下がりで動作する。したがっての立ち下がりごとにが反転し，さらにの立ち下がりのタイミングでが反転する波形が正しい。これに一致するのが(5)。
二つのT-FFはいずれもクロックの立下りで動作します。Cの立下りごとにQ1が反転し、さらにQ1の立下りでQ2が反転する波形を選びます。
以上より、選択肢(5)が正解です。
