2024年度 下期 機械 問18(a)
問題文
この問題の誤りを報告(選択問題)
次の論理回路について、(a)及び(b)の問に答えよ。

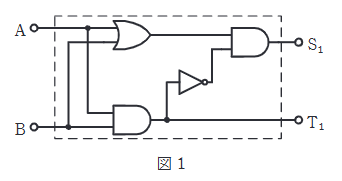

図1に示す論理回路の真理値表として、正しいものを次の(1)〜(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2024年度 下期 機械 問18(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(3)
要点
正解は(3)。図1は半加算器なので、和は XOR、桁上げは AND の出力になります。A と B の4通りを順に当てれば答えが決まる問題です。
詳細解説を読む
半加算器の真理値表をそのまま当てて判断する問題です。
図1の回路は半加算器です。
はXOR（排他的論理和）、 はAND（論理積）の動作をします。
A=0, B=0 -> S=0, T=0
A=0, B=1 -> S=1, T=0
A=1, B=0 -> S=1, T=0
A=1, B=1 -> S=0, T=1
このパターンは選択肢3です。
