第三種電気主任技術者・2022年度上期・機械

2022年度上期機械問18(b)

問題文

以下の論理回路について、次の(a)及び(b)の問に答えよ。

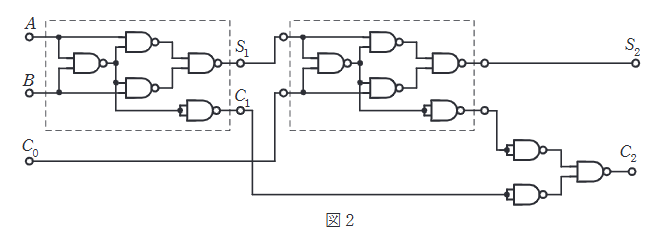

図1に示す論理回路を2組用いて図2に示すように接続して構成したとき、A, B及び $C_0$ の入力に対する出力 $S_2$ 及び $C_2$ の記述として、正しいものを次の(1)〜(5)のうちから一つ選べ。

出典：第三種電気主任技術者 2022年度上期機械問18(b)

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

正答・解説を確認する

正解は(2)。図1の回路を2段接続し、 $A=0,B=1,C_0=0$ を下位段から順に伝搬させます。最終的に $S_2=1, C_2=0$ になる組合せを選びます。

詳細解説を読む

図2は図1を2段接続した構成で， $A=0,B=1,C_{0}=0$ を与えると下位段の和が伝搬し，最終的に $S_{2}=1,\,C_{2}=0$ となる。よって(2)。
図2では下側の段から上側の段へ出力が渡るため、各段の入力を順に読み替える。
