第三種電気主任技術者・2016年度・機械

2016年度機械問18(a)

問題文

次の論理回路について、(a) 及び (b)の問に答えよ。

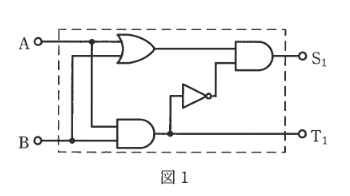

図1に示す論理回路の真理値表として、正しいものを次の(1)～(5)のうちから一つ選べ。

出典：第三種電気主任技術者 2016年度機械問18(a)

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

正答・解説を確認する

正解は(4)。図1は半加算器（Half Adder）回路である。 $S_1$ は A XOR B、 $T_1$ は A AND B の出力となる。これに対応する真理値表は(4)である。

詳細解説を読む

正解は(4)です。
図1は半加算器（Half Adder）回路である。 $S_1$ は A XOR B、 $T_1$ は A AND B の出力となる。これに対応する真理値表は(4)である。以上より、選択肢(4)が正解です。
