2010年度 理論 問4
問題文

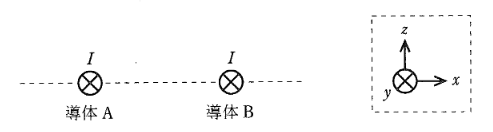

この問題の誤りを報告図に示すように、直線導体A及びBがy方向に平行に配置され、両導体に同じ大きさの電流が共に+y 方向に流れているとする。このとき、各導体に加わる力の方向について、正しいものを組み合わせたのは次のうちどれか。なお、xyz 座標の定義は、破線の枠内の図で示したとおりとする。
出典：第三種電気主任技術者 2010年度 理論 問4
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(2)
要点
正解は(2)。同じ向きに電流が流れる2本の平行導線の間には、引力が働きます。互いに引き合うため： ・ 導体Aは右向き（導体Bの方向）、つまり +x方向 の力を受けます。 導体Bは左向き（導体Aの方向）、つまり -x方向 の力を受けます。
詳細解説を読む
正解は(2)です。
同じ向きに電流が流れる2本の平行導線の間には、引力が働きます。
互いに引き合うため：
・導体Aは右向き（導体Bの方向）、つまり +x方向 の力を受けます。
・導体Bは左向き（導体Aの方向）、つまり -x方向 の力を受けます。
同じ向きに電流が流れる2本の平行導線の間には、引力が働きます。互いに引き合うため： ・ 導体Aは右向き（導体Bの方向）、つまり +x方向 の力を受けます。 導体Bは左向き（導体Aの方向）、つまり -x方向 の力を受けます。
以上より、選択肢(2)が正解です。
