2024年度 下期 理論 問4
問題文

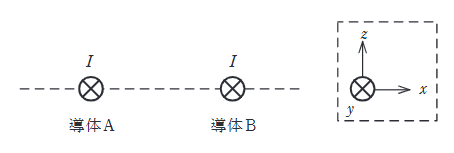

この問題の誤りを報告図に示すように、直線導体A及びBが 方向に平行に配置され、両導体に同じ大きさの電流 が共に 方向に流れているとする。このとき、各導体に加わる力の方向について、正しいものを次の(1)～(5)のうちから一つ選べ。
なお、 座標の定義は、破線の枠内の図で示したとおりとする。
出典：第三種電気主任技術者 2024年度 下期 理論 問4
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(2)
要点
正解は(2)。平行導体に同じ向きの電流が流れると互いに引き合うので、Aは 方向、Bは 方向の力を受けます。右ねじの法則で磁界の向きを確認すると取り違えにくくなります。
詳細解説を読む
同方向電流の平行導体が引き合うことを使って、各導体に働く力の向きを決める問題です。
平行導体に同じ向きの電流が流れる場合、互いに引力（引き合う力）が働く。
図において、導体Aは左側（）、導体Bは右側（）にあるため、互いに引き合うには、
導体Aは右向き（方向）の力を受け、導体Bは左向き（方向）の力を受ける。
