2022年度 上期 理論 問18(a)

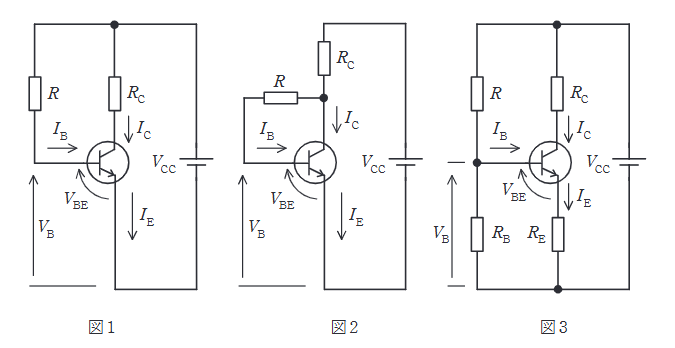

図1、図2及び図3は、トランジスタ増幅器のバイアス回路を示す。次の(a)及び(b)の問に答えよ。
ただし、$V_{CC}$ は電源電圧、$V_B$ はベース電圧、$I_B$ はベース電流、$I_C$ はコレクタ電流、$I_E$ はエミッタ電流、$R, R_B, R_C$ 及び $R_E$ は抵抗を示す。

次の①式、②式及び③式は、図1、図2及び図3のいずれかの回路のベース・エミッタ間の電圧 $V_{BE}$ を示す。
① $V_{BE} = V_B - I_E \cdot R_E$
② $V_{BE} = V_{CC} - I_B \cdot R$
③ $V_{BE} = V_{CC} - I_B \cdot R - I_E \cdot R_C$

上記の式と図の組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。
