2022年度 上期 電力 問7
問題文

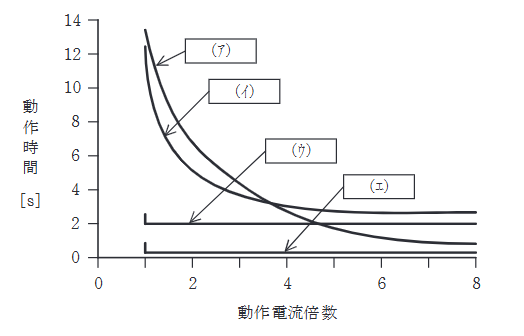

この問題の誤りを報告図に示す過電流継電器の各種限時特性 (ア) ～ (エ) に対する名称の組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。
(ア) 動作電流が大きくなるにつれて動作時間が滑らかに短くなる曲線
(イ) ある電流値までは(ア)と同様だが、大電流領域で一定時間となる曲線
(ウ) 動作電流値に関わらず一定の時間で動作する直線
(エ) 動作電流設定値を超えると瞬時に動作する直線
出典：第三種電気主任技術者 2022年度 上期 電力 問7
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(1)
要点
正解は(1)。反限時特性 (Inverse Time)は、電流が大きいほど早く動作する特性（図のア）。反限時定限時特性 (Inverse Definite Minimum Time)は、小電流域では反限時特性、大電流域では定限時特性となるもの（図のイ）。
詳細解説を読む
正解は(1)です。
・反限時特性 (Inverse Time): 電流が大きいほど早く動作する特性（図のア）。
・反限時定限時特性 (Inverse Definite Minimum Time): 小電流域では反限時特性、大電流域では定限時特性となるもの（図のイ）。
・定限時特性 (Definite Time): 電流の大きさに関係なく一定時間で動作するもの（図のウ）。
・瞬時特性 (Instantaneous): 設定電流を超えると直ちに（遅延なく）動作するもの（図のエ）。
以上より、選択肢(1)が正解です。
